에어컨을 본격적으로 가동하는 계절이 오면 천장에서 예기치 못한 물비침이나 낙수 현상으로 당황하시는 관리자분들이 많습니다.

얼마전, 천장 누수로 인해 긴급 에어컨 드레인 배관청소를 진행했었던 대형 오피스 빌딩 9층 사무실에서 또 다시 누수가 발생했다며 다급하게 연락을 주셔서 신속하게 현장으로 출동했습니다.

● 에어컨 드레인 누수 재발 현장 점검 및 원인 분석

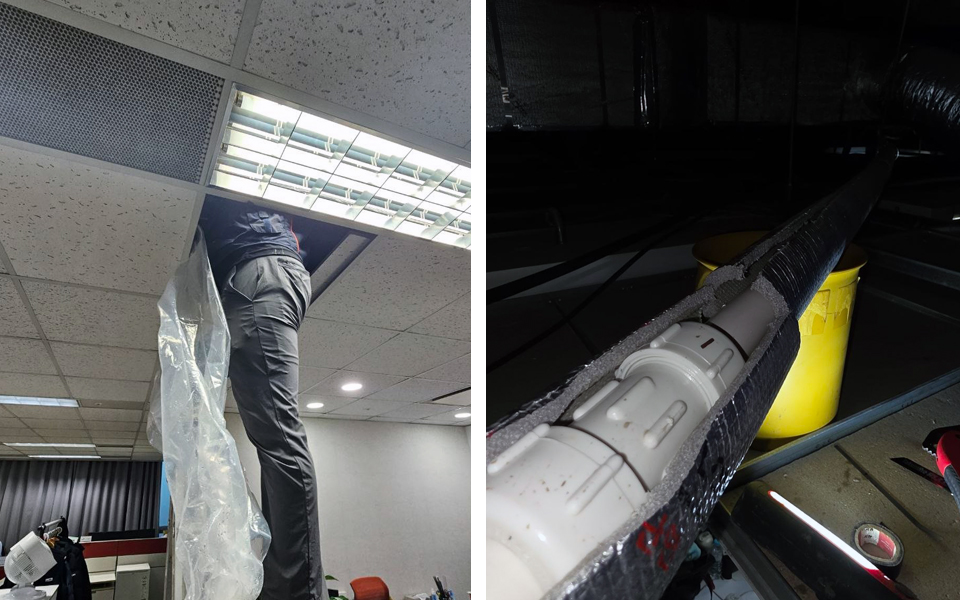

지난번 에어컨 드레인누수로 배관을 청소한 뒤 문제 없이 잘 사용했는데 에어컨의 사용량이 증가하면서 작업했었던 구간이 아니라 또 다른 구간에서 누수가 발생했다고 합니다. 관리자분께서 작업했었던 구간의 배관 소켓을 분리하고 석션작업 후 누수가 멈춘 상태지만 정밀점검을 요청하셨습니다.

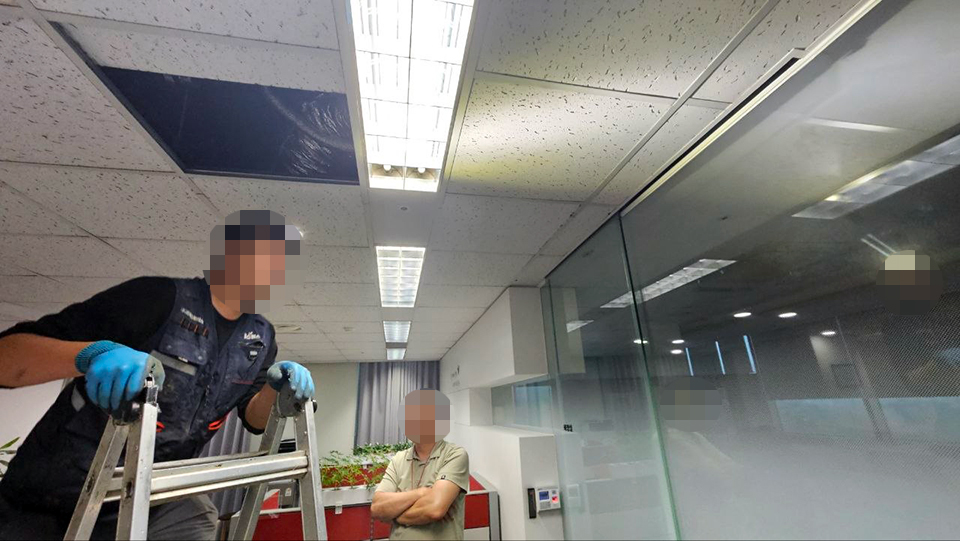

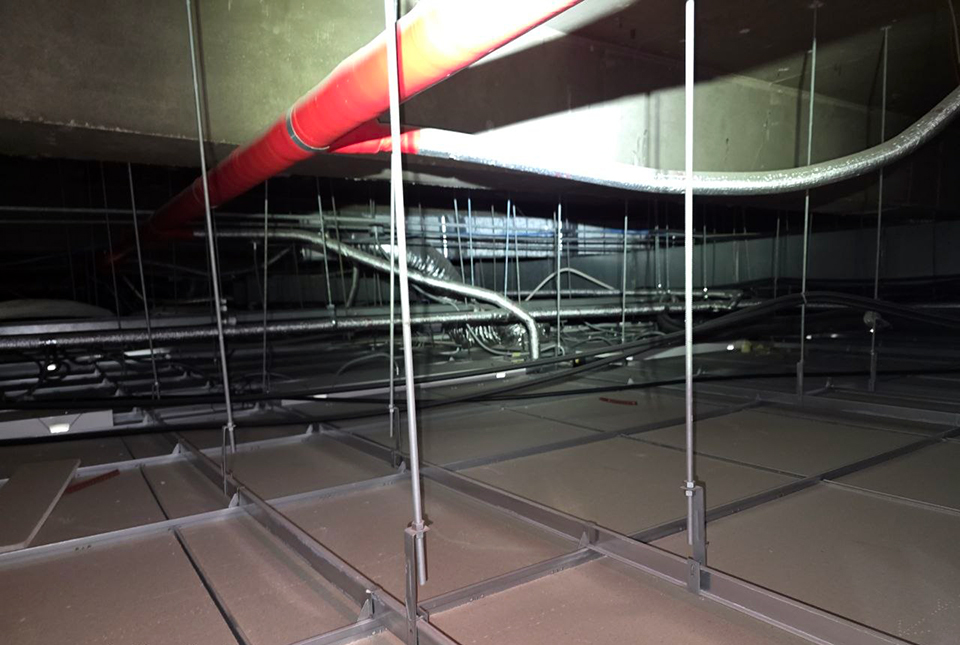

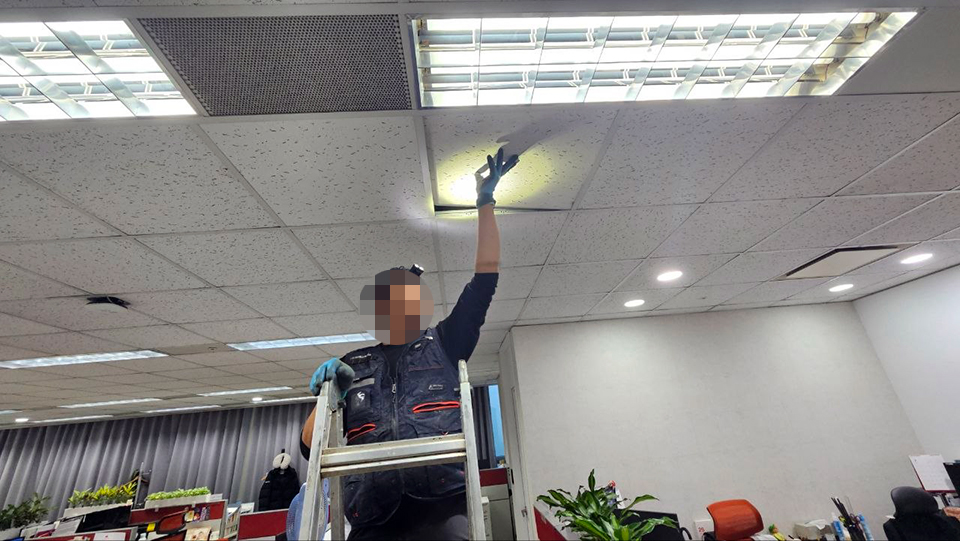

현장에 도착해 천장 텍스를 개방하고 천장내부를 살펴보고 작업구간의 배관 소켓을 분리한 후 배관 내시경을 진입시켜 배관상태를 점검했습니다.

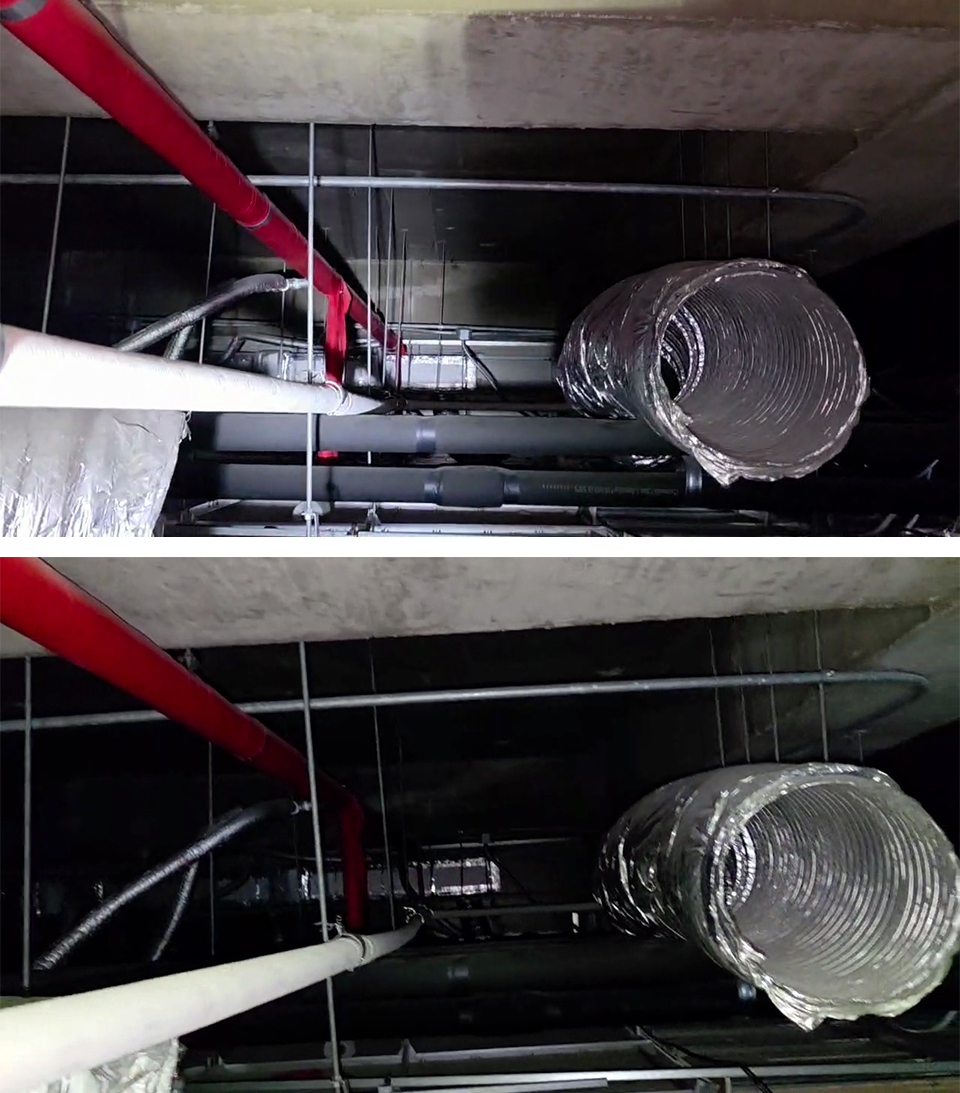

석션 작업을 이미 마친 상태라 다행히 내부 슬러지나 막힘 현상은 없었고, 안쪽 다른 사무실 라인까지 연결된 드레인 배관 상태 역시 전반적으로 깨끗하고 양호한 상태를 유지하고 있었습니다.

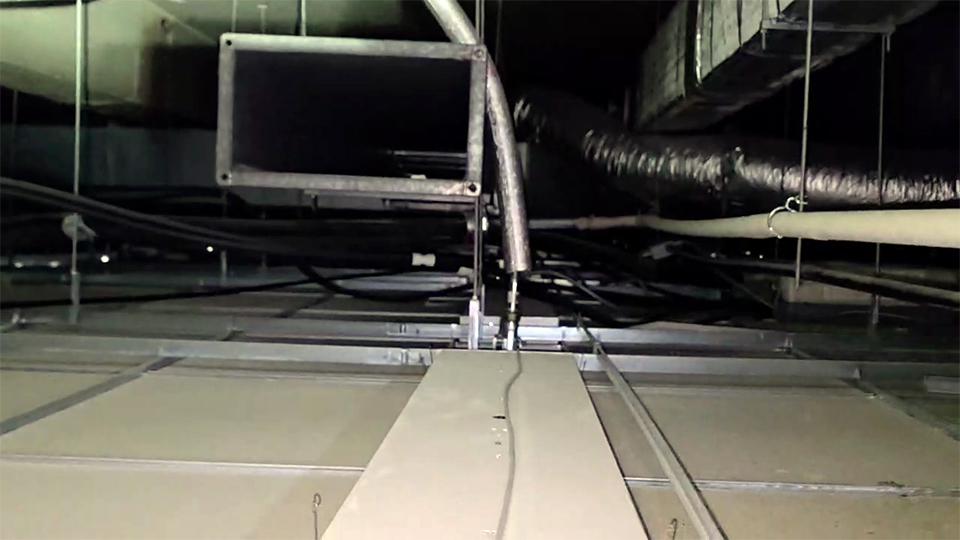

배관 내부가 깨끗함에도 불구하고 누수가 재발한 이유는 무엇일까요? 배관의 구조적 한계에 있었습니다. 지난번 점검 시, 천장 내부 에어컨 드레인 배관은 정상적인 배수를 기대하기 힘들 정도로 구조가 취약했습니다.

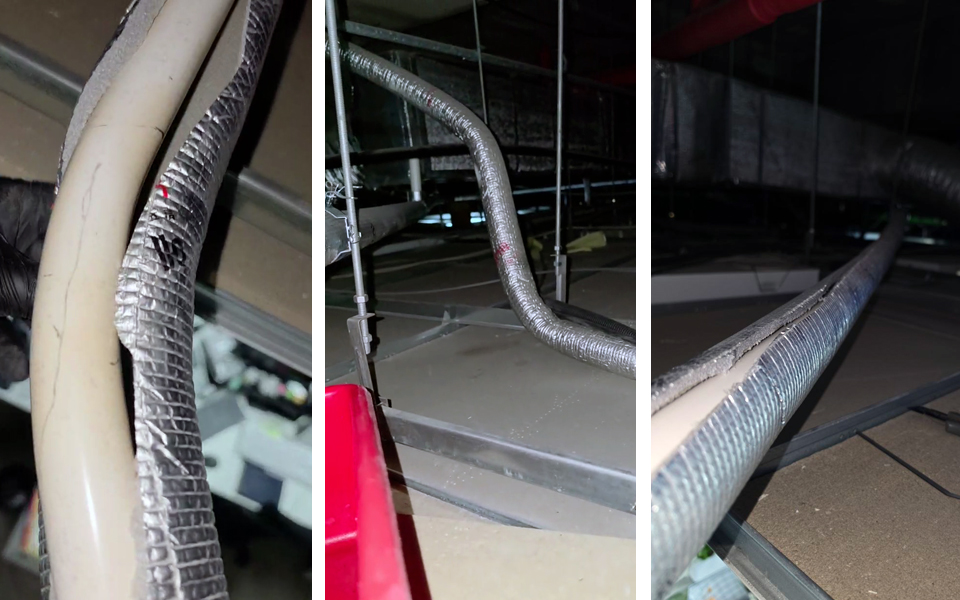

에어컨 드레인 호스를 연결하는 과정에서 강제로 열을 가해 녹여 휘어놓은 구간이 존재했고, 배관 지지대의 간격이 넓어 장기적인 하중으로 인해 배관이 아래로 심하게 처져 있었습니다. 심지어 역구배로 인해 배관이 위로 솟아올랐다가 내려가는 기형적인 구조였습니다.

당시 임시방편으로 쓰레기통을 지지대로 삼아 배관 처짐을 받쳐놓았으나, 근본적인 해결책이 될 수 없기에 자연 배수 속도가 에어컨에서 나오는 응축수의 양을 감당하지 못해 결국 약한 연결부로 누수가 재발한 상황이었습니다.

● 드레인 배관 공사 전 필수 관리 요령 및 여름철 가동 수칙

구배 불량 상태인 배관을 전면 교체하거나 보수하는 공사를 진행하기 전까지, 추가적인 누수 피해를 예방하기 위해서는 철저한 일상 관리가 선행되어야 합니다.

지난 작업 시 관리자분께 당부드렸으나 오피스 빌딩 특성상 여러 실사용자가 이용하다 보니 관리가 다소 미흡했던 점이 확인되었습니다.

■ 수칙 준수사항

① 냉방 설정 온도 및 실내외 온도차 유지 : 에어컨 설정 온도를 과도하게 낮추면 응축수 발생량이 급증할 뿐만 아니라, 천장 내부 배관 표면과 주변 공기의 온도 차이로 인해 배관 외부에 결로 현상이 발생해 누수처럼 떨어질 수 있습니다. 실내 설정 온도는 24~26℃를 유지하는 것이 좋습니다.

② 송풍 및 자동 건조 기능 100% 활용 : 에어컨 가동을 멈추기 전, 최소 20~30분 동안 송풍 모드나 자동 건조 기능을 실행해야 합니다. 에어컨 내부 열교환기에 맺힌 습기를 완전히 말려주지 않으면 먼지와 결합해 젤리 형태의 슬러지가 형성되고, 이는 구배가 좋지 않은 배관에 빠르게 쌓여 물 흐름을 완전히 막아버립니다.

관리자분께서 반복되는 천장 에어컨 드레인 누수로 인해 업무마비의 우려가 크다며 정밀 점검 결과 자료와 함께 총 면적 740평 에어컨 총14대 배관 구배 조정 및 교체 작업 견적서 의뢰하셨습니다.

■ 에어컨 드레인 누수와 배관 공사에 대한 Q&A

Q1. 드레인 배관의 구배란 정확히 무엇이며, 구배 불량이 왜 누수로 이어지나요?

A. 구배는 배관의 기울기를 뜻합니다. 에어컨에서 발생하는 응축수는 별도의 압력 펌프가 없거나 펌프 배출 이후 구간에서는 오직 중력에 의존해 자연 배수되어야 합니다. 정상적인 배관은 물이 흐르는 방향으로 하향 경사(표준 1/50~1/100)를 가져야 합니다.

구배가 불량하여 배관이 수평이거나 역구배가 되면 배관 내부에 항상 물이 고여 있게 됩니다. 고인 물과 침전물이 부패하면서 물때를 형성하고 배관을 막으며, 배관의 무게를 증가시켜 처짐을 가속화시키고 결국 정체된 물의 수압과 배관 변형으로 인해 소켓 연결 부위가 벌어지면서 천장 누수로 이어지게 됩니다.

Q2. 구배 불량 드레인 배관의 임시 관리 방법과 근본적인 해결 방법은 무엇인가요?

A. 임시 관리 방법으로는 처진 배관 부위에 보조 지지대나 전산볼트를 추가로 보강하여 강제로 수평 이상으로 들어 올려주는 방법이 있습니다. 또한 주기적으로 배관 세척제나 고압 석션을 통해 내부에 슬러지가 쌓이지 않도록 청소해야 합니다.

하지만 이는 임시방편일 뿐이기 때문에 근본적인 해결 방법은 천장 내부 구배조정 및 배관교체 시공입니다. 잘못 시공된 유연성 호스나 꺾임 구간을 철거하고, 규격에 맞는 PVC 배관을 사용해 정밀한 하향 기울기를 다시 잡고 튼튼한 행거로 고정해야 합니다.

Q3. 에어컨 드레인 공사 시 특별히 주의해야 할 사항은 무엇인가요?

A. 첫째, 배관 보온재 시공의 철저함입니다. 드레인 배관 내부로 흐르는 응축수는 차갑기 때문에, 천장 내부의 고온다습한 공기와 만나면 배관 표면에 대량의 결로가 생깁니다. 보온재를 틈새 없이 감싸고 테이핑을 견고히 해야 결로 누수를 막을 수 있습니다.

둘째, 이종 배관 연결부 마감입니다. 시스템 에어컨 본체에서 나오는 연질 호스와 고체 PVC 배관이 만나는 소켓 부위는 전용 접착제와 클램프를 사용해 수압이나 진동에 풀리지 않도록 완벽하게 밀봉해야 합니다.

Q4. 공사를 진행하기 전 확인해야 할 체크리스트는 무엇인가요?

A. □ 건물의 천장 도면 및 에어컨 드레인 배관 계통도 확보

□ 점검구 위치 확인 (배관 분기점이나 꺾임 마디에 점검구가 충분히 확보되어 있는지)

□ 사무실 내 집기 및 PC 등 주요 자산 보호를 위한 보양 작업 범위 설정

□ 공사 중 에어컨 가동 중단에 따른 빌딩 입주사 사전 공지 및 작업 시간대 협의 (야간 또는 주말 작업 여부)

□ 총 면적 및 에어컨 수량에 따른 정확한 배관 자재(경질 PVC, 보온재 등) 수량 산출





Q5. 공사 시공 시 안전 관리 및 유의점은 무엇입니까?

A. 에어컨 드레인 공사는 높은 천장 내부를 대상으로 하므로 A형 사다리 작업 시 2인 1조 작업 수칙을 반드시 준수해야 합니다. 하부에서 사다리를 지지해 주는 작업자가 필수입니다.

천장 내부에는 에어컨 배관뿐만 아니라 고압 전선, 소방 스프링클러 배관, 통신선, 환기 덕트 등이 복잡하게 얽혀 있으므로, 타 시설물을 훼손하지 않도록 전등이나 서치라이트를 활용해 충분한 시야를 확보한 후 조심스럽게 작업해야 합니다. 텍스 개방 시 낙하물에 의한 부상을 막기 위해 안전모와 보안경 착용은 필수입니다.

Q6. 공사 완료 후 반드시 확인해야 하는 점검리스트는 무엇인가요?

A. ① 통수 테스트 실시 : 에어컨 드레인 판에 강제로 물을 다량 부어 막힘없이 최종 배수관까지 시원하게 흘러가는지 내시경 점검 및 육안으로 확인

②  연결부 미세 누수 체크 : 물이 흐르는 동안 배관 연결 소켓 및 호스 체결 부위에 물비침이 없는지 손으로 만져 정밀 확인

③ 레이저 레벨기를 통한 구배 재측정 : 시공된 배관 전체가 지속적인 하향 경사를 유지하는지 정밀 확인

④ 보온재 틈새 검사 : 배관 노출 부위 없이 완벽하게 단열 마감이 되었는지 확인

⑤ 천장 복구 및 현장 정리 : 개방했던 텍스를 단단히 고정하고 하부 보양재 제거 및 청소 상태 확인

● 740평 대형 오피스 빌딩 종합 소견 및 공사 제안

9층 사무실은 총 면적이 740평에 달하고 무려 14대의 대형 시스템 에어컨이 하나의 메인 드레인관으로 집중되는 구조를 가지고 있습니다.

아무리 내부 석션 청소를 깨끗이 하더라도, 배관이 처져서 물이 고이고 열에 의해 변형된 기존 구조를 방치한다면 다가오는 한여름 폭염 시 응축수 배출량 과부하로 인해 대규모 천장 누수 사고가 재발할 위험이 매우 높습니다.

관리자분께 정밀 내시경 검사 결과와 배관 구조적 결함 소견서를 바탕으로, 14대 에어컨 라인의 전체적인 구배를 완전히 재조정하고 노후 변형된 구간을 전면 교체하는 합리적이고 체계적인 견적서를 작성하여 전달해 드렸습니다.
